产品简介

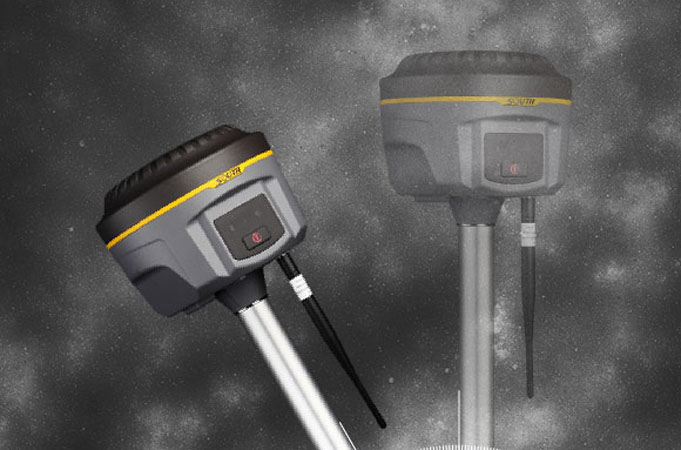

 南方全新“银河1”RTK测量系统，集出色的工艺设计、卓越的测量性能、先进的惯导技术于一身，小巧身躯却拥有不凡性能，为您奉上快捷、高效、放心的测量体验，感受信息化时代的科技魅力！

产品特色

“小”时代，“大”格局

★小型化

高8cm，直径12.9cm，极致小巧的紧凑型设计，重量仅970g，国产RTK，引领小型化时代新潮流。

★便捷性

轻装上阵，让测量不再负重。全新小型化RTK测量系统，主机、箱包均变得更为小巧，全套设备重量比上一代减轻30%。

★双模长距离蓝牙

业内首创蓝牙通联技术，配备4.0标准双模长距离蓝牙，能够连接主流的手机、平板等消费级数码产品，同时向下兼容2.1标准，连接工业级手簿。高效稳定的数据传输技术，蓝牙距离更远，带给用户更为自如的作业体验。

★倾斜测量

在测量作业中，使用者不需要严格对中后再采点，内置倾斜补偿器能够根据对中杆倾斜的方向和角度自动进行坐标校正，得到正确的地面坐标。

★电子气泡

检查对中杆是否整平时，用户不必再关注对中杆的物理气泡，手簿测量软件上电子气泡实时精确显示对中杆的整平状态。

★工业级手簿

高性能、全键盘的工业型手簿，Cortex-A8主频 1GHz高速CPU，3.7" 高分辨率半透屏，卓越的续航能力，高效的数据传输方案，快速的蓝牙闪触配对方式，配合南方专业级软件，让RTK测量更有效率。

★NFC近场通讯

业内率先使用NFC近场通讯技术，配合全新手簿，实现蓝牙闪触配对。摆脱过去复杂的蓝牙连接过程，只需轻轻一碰，即可成功连接。

全星座

多星座多频段接收技术，全面支持所有现行的和规划中的GNSS卫星信号，特别支持北斗三频B1、B2、B3，支持单北斗系统定位。

外观材质

硬朗的外形设计，沉稳的色彩搭配，让测量也变得“高大上”。小巧轻便的镁合金机身，质量更轻，也更加耐磨、耐撞击，全面提升主机防护性能。

智能平台

全新高效的智能内核平台，拥有更快的计算能力和更低的功耗，提升主机整体稳定性。基于该平台，主机能够实时监控主机各部分运行状态，智能调节用电模式，延长野外作业时间。智能语音、智能诊断、智能节电。

云服务

24小时云服务支持，时刻解决客户在线升级、在线注册、远程诊断等需求，让测量超越时间与空间。

全能数据通讯

全面支持主流的电台通讯协议，实现与进口产品的互联互通。全新的网络程序架构，支持多种网络制式，无缝兼容CORS系统。                                                                技术指标                                                                                       测量性能

信号跟踪

220通道

BDS B1、B2、B3

GPS L1C/A、L1C、L2C、L2E、L5

GLONASS L1C/A、L1P、L2C/A、L2P、L3

SBAS L1C/A、L5（对于支持L5的SBAS卫星）

Galileo GIOVE-A和GIOVE-B、E1、E5A、E5B

QZSS、WAAS、MSAS、EGNOS、GAGAN（星站差分）

GNSS特性

定位输出频率 1Hz~50Hz

初始化时间 小于10秒

初始化可靠性 ＞99.99%

全星座接收技术，能够支持来自所有现行和规划中的GNSS星座信号

高可靠的载波跟踪技术，大大提高了载波精度，为用户提供高质量的原始观测数据

智能动态灵敏度定位技术，适应各种环境的变换，适应更加恶劣、更远距离的定位环境

高精度定位处理引擎

精度指标

码差分定位精度

水平：0.25 m + 1 ppm RMS

垂直：0.50 m + 1 ppm RMS

SBAS差分定位精度：典型<5m 3DRMS

静态GNSS测量

±（2.5 mm + 1mm/km×d）

（d为被测点间距离，km）

实时动态测量(RTK)

±（8 mm + 1mm/km×d）

（d为被测点间距离，km）

硬件

主机尺寸

直径129mm，高112mm，体积1.02L

重量

≤1kg

材质

镁合金外壳

温度

工作温度：–45℃～60℃

存储温度：–55℃～85 ℃

湿度

抗100%冷凝

防护等级

防水：1m浸泡，IP67级

防尘：完全防止粉尘进入，IP67级

防震

抗3米跌落

通讯和数据存储

I/O端口

5PIN LEMO 外接电源接口+RS232

7PIN LEMO RS232+USB

1个网络/电台数据链天线接口

SIM卡卡槽

无线电调

制解调器

内置收发一体电台 0.5W/2W

外置发射电台 5W/25W

工作频率 450-470MHz

通讯协议： TrimTalk450S,TrimMark3, PCC EOT, SOUTH

蜂窝移动

WCDMA3.5G网络通讯模块，兼容GPRS/EDGE(可扩展4G)

可定制CDMA2000/EVDO 3G通讯

蓝牙

BLEBluetooth 4.0蓝牙标准，支持Android、IOS系统手机连接

Bluetooth 2.1 + EDR标准

WIFI

802.11b/g

NFC无线通信

采用NFC无线通信技术，手簿与主机触碰即可实现蓝牙自动配对（需手簿同样配备NFC无线通信模块）

外部通信

可选配外接GPRS/CDMA双模通讯模块，自由切换，适应各种工作环境

数据存储/传输

4 GB内部存储器，3年以上原始观测数据(大约1.4 MB/日)，基于每15秒钟从平均14颗卫星上记录。（可扩展）

即插即用的USB传输数据方式

数据格式

差分数据格式：CMR+、CMRx、RTCM 2.1、RTCM 2.3、RTCM 3.0、RTCM 3.1、RTCM 3.2输入和输出

GPS输出数据格式：NMEA 0183、PJK平面坐标、二进制码、Trimble GSOF

网络模式支持：VRS、FKP、MAC，支持NTRIP协议

惯性传感系统

倾斜测量

内置倾斜补偿器，根据对中杆倾斜方向和角度自动校正坐标

电子气泡

内置感应器，手簿软件可显示电子气泡，实时检查对中杆整平情况

操作系统/用户交互

操作系统

Linux

按键

单键操作 可视化操作，方便快捷

指示灯

三指示灯

语音

人性化语音提示
