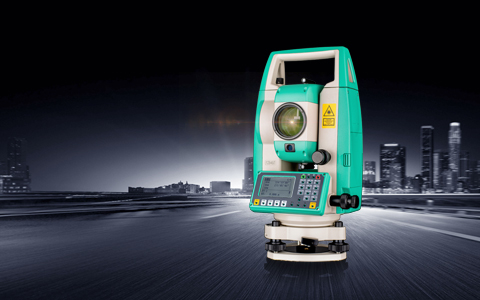

| 南方RTS-822R4XR8X导向全站仪 |
 |
|
联系人：史经理 联系电话：18611834448（微信同号） 地址：北京市昌平区立汤路186号龙德紫金2号楼307室 |
|
用户操作： 咨询 留言 |
产品特点
绝对编码测角：采用先进的绝对编码测角技术，大大提高测角稳定性，且全站仪无需初始化，在测量过程中如果出现掉电式关机，重新启动仪器仍保留原有信息，测量工作无烦恼。
双轴液体光电式电子补偿：
采用国际先进的双轴补偿技术，仪器能自动消除误差和进行自动补偿，精度和自动化水平得到极大提高。图形化的电子气泡、XY双轴补偿误差显示使操作一目了然。
导向光：
导向光装置采用从同一光管中发射红、黄两种不同颜色的指示光的先进技术，使施工人员非常容易的确定瞄准方向，施工不出现盲区，大大提高放样效率（比普通款全站仪放样效率提高20% ），红、黄光导向器（ 200m 范围），为放样客户量身定做，方便在昏暗坏境中作业。
长测程：
l 全高频短尺复用技术，提升系统信噪比，只需很少的数据就能测量提升测量速度。
l 智能测尺密集分布技术，大大提升系统纠错和自验证能力，出色排除异常数据。
l 全新的高性能电路设计，超大增益系统，更小的信号我们也能看到。
l 高分辨率全数字化波形技术，更小的信号我们不但看到而且还能处理。
固定的参考光路让数据更稳定，更长的接收焦距使接收端增设光衰减元件变的可能减小了光干扰信号提升了数据准确度。
技术参数
|
型号 |
R4X |
R8X |
||
|
望 远 镜 |
成像 |
正像 |
||
|
放大倍率 |
30× |
|||
|
有效孔径 |
45mm |
|||
|
测距 |
47mm |
|||
|
分辨率 |
3″ |
|||
|
视场角 |
1°30′ |
|||
|
最短视距 |
1.5m |
|||
|
筒长 |
152mm |
|||
|
角 度 测 量 |
测角方式 |
绝对编码 |
||
|
光栅盘直径 |
79mm |
|||
|
最小显示读数 |
1"/5"可选 |
|||
|
探测方式水平角 |
双 |
|||
|
竖直角 |
双 |
|||
|
测角单位 |
360°/400GON/6400MIL可选 |
|||
|
竖直角0°位置 |
天顶0°/水平0°可选 |
|||
|
精度 |
2"/5" |
|||
|
距 离 测 量 |
单棱镜 |
5km |
||
|
反射片 |
1km |
|||
|
无反射白0.9※ |
400m |
800m |
||
|
无反射灰0.1※ |
200m |
250m |
||
|
数字显示 |
最大：999999.999 最小：1mm |
|||
|
单位 |
m |
|||
|
精 度 |
棱镜 |
±（2+2×10-6D）mm |
||
|
反射片 |
±（2+2×10-6D）mm |
|||
|
无棱镜 |
±（3+2×10-6D）mm |
|||
|
测量时间 |
精测单次1.2s，连续0.3s，跟踪0.1s |
|||
|
测量系统 |
基础频率70-150MHz |
|||
|
气象改正 |
输入参数自动改正 |
|||
|
大气遮光和地球曲率改正 |
输入参数自动改正，K=0.14/0.2可选 |
|||
|
反射棱镜常数改正 |
输入参数自动改正 |
|||
|
温度气压改正 |
自动 |
|||
|
导向光 |
光源类型 |
LED |
||
|
波长 |
黄590m 红635m |
|||
|
有效距离 |
200m |
|||
|
水准器 |
长水准器 |
30″/2mm |
||
|
圆水准器 |
8′/2mm |
|||
|
竖盘补偿器 |
系统 |
双轴液体光电式 |
||
|
工作范围 |
±4′ |
|||
|
分辨率 |
1″ |
|||
|
光学对点器 |
成像 |
正像 |
||
|
放大倍率 |
3× |
|||
|
调焦范围 |
0.3m～∝ |
|||
|
视场角 |
5° |
|||
|
显示器 |
类型 |
LCD，图形式 |
||
|
数据传输 |
RS-232C |
有 |
||
|
USB |
有 |
|||
|
存储卡 |
SD卡 |
有 |
||
|
机载电池 |
电源 |
锂电池 |
||
|
电压 |
直流7.4V |
|||
|
连续工作时间 |
8小时 |
|||
|
使用环境 |
防水等级 |
IP55 |
||
|
使用环境温度 |
-20°～+45℃ |
|||
|
尺寸及重量 |
外形尺寸 |
160mm×150mm×340mm |
||
|
重量 |
5.4kg |
|||
